Digitalización de activos industriales mediante laser escáner 3D: Integración en proyectos de ingeniería y consultoría

Parque Científico y Tecnológico de Castilla-La Mancha

CADE, fundada en 2003, desarrolla servicios altamente especializados de ingeniería, consultoría y tecnología alrededor de plantas y equipos principales, tanto en nuevas instalaciones como en activos en operación, en Energía e Industria. Su profundo conocimiento en relación al diseño y modelización de equipos estáticos supone un aspecto diferenciador altamente apreciado por usuarios finales, ingenierías compradoras o fabricantes a la hora de acometer trabajos de escaneado laser 3D y control dimensional.

La tendencia en refinerías y plantas industriales hacia la digitalización de sus activos en términos de diseño, construcción, fiabilidad, inspección, operación y mantenimiento, implica una nueva realidad para el sector de la ingeniería y consultoría.

Nuevas metodologías y servicios, basados en nuevas capacidades digitales, permiten mejorar la calidad de la documentación de ingeniería y los flujos de trabajo, reduciendo notablemente tiempos de ejecución. Siguiendo este fin y en la línea del concepto de mejora continua, CADE integra servicios de escáner láser 3D tanto en proyectos de ampliación o mejora de plantas industriales (maqueta As-Built, digitalización de instalaciones existentes, replanteos de ingeniería, toma de datos, control dimensional de equipos…), como en proyectos de consultoría de integridad mecánica en equipos y tuberías.

Escáner láser 3D y la nube de puntos

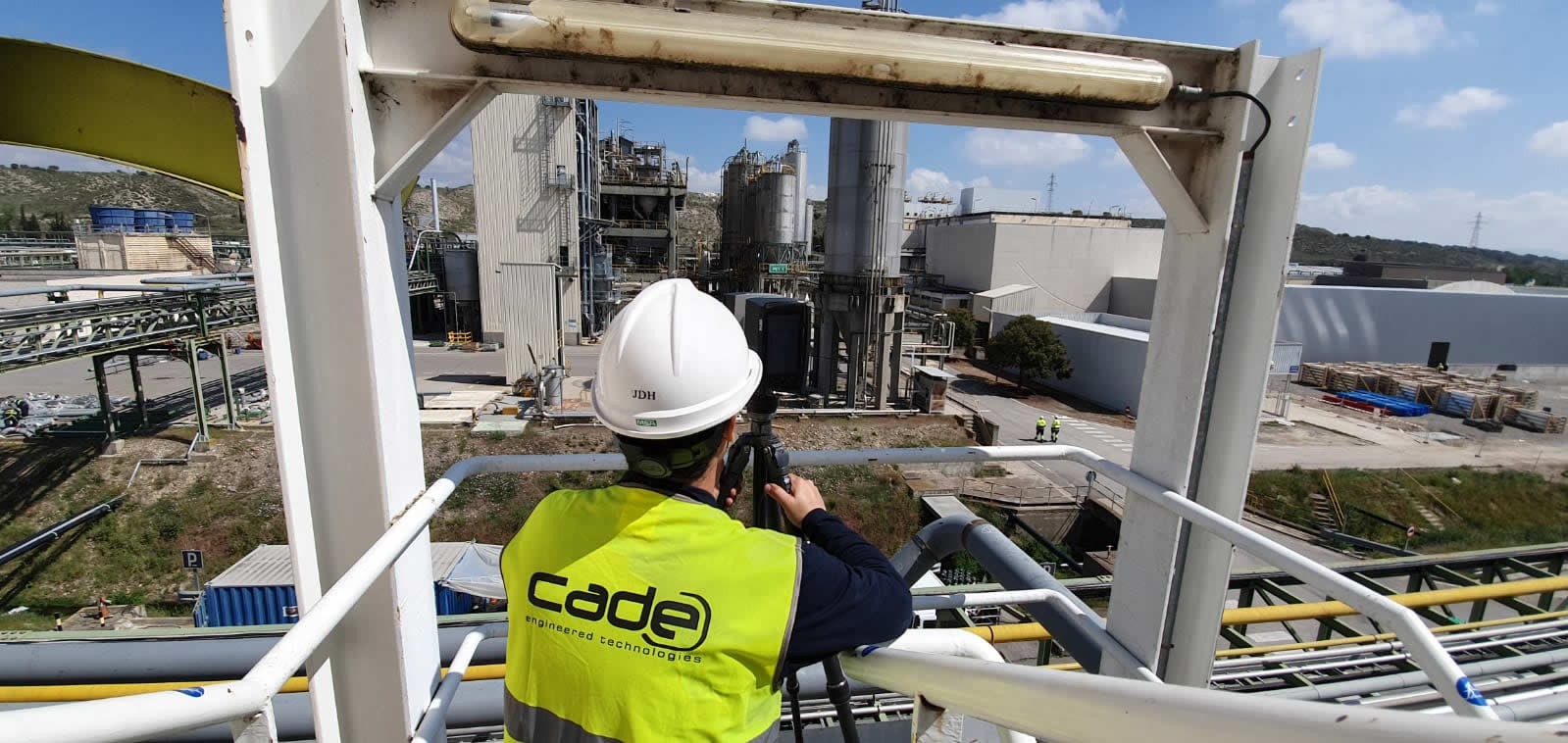

El escáner láser 3D es una herramienta de alta tecnología que permite tomar datos masivamente con una gran precisión, facilita las mediciones en zonas congestionadas o de difícil acceso y permite una rápida y económica digitalización de activos.

Otra de las grandes ventajas de esta herramienta es que, tras el escaneo, toda la información obtenida puede digitalizarse en un fichero 3D, con acceso desde la nube, y del que se pueden obtener imágenes reales y una nube de puntos tridimensional extremadamente detallada que puede ser trabajada, re-diseñada y/o modificada. De esta forma, en poco tiempo se puede generar documentación as-built, apoyar el modelado CAD y otras tareas de diseño de plantas.

La nube de puntos 3D permite obtener un modelo As-Built completamente actualizado respecto a la documentación de ingeniería de diseño original. De esta forma, se pueden interpretar posibles interferencias y/o restricciones antes de realizar nuevas ampliaciones o modificaciones en una instalación existente.

Además, para un óptimo flujo de trabajo, CADE ofrece a sus clientes el acceso a la nube de puntos vía web, sin necesidad de quipos informáticos especiales o softwares específicos. Todas las partes interesadas de cada proyecto pueden acceder a la versión 3D de los activos, facilitando la posibilidad de comentar o revisar en tiempo real cualquier aspecto del proyecto.

Obtención de datos precisos y fiables para la evaluación de activos existentes

El empleo de equipos láser escáner 3D resulta especialmente valioso para obtener modelos geométricos fiables y precisos, necesarios para determinar posibles causas de fallo o realizar evaluaciones de integridad y aptitud al servicio de equipos, tuberías o sistemas existentes.

Control dimensional de fabricación de equipos

En el control dimensional de equipos, la nube de puntos obtenida del escaneo 3D se alinea con su modelo CAD teórico correspondiente. De esta forma, se comprueba la distancia relativa entre la medida real y el modelo CAD con escaso o nulo margen de error (ovalidades, proyección de conexiones, verticalidad de virolas, dimensión de bridas, etc.).
